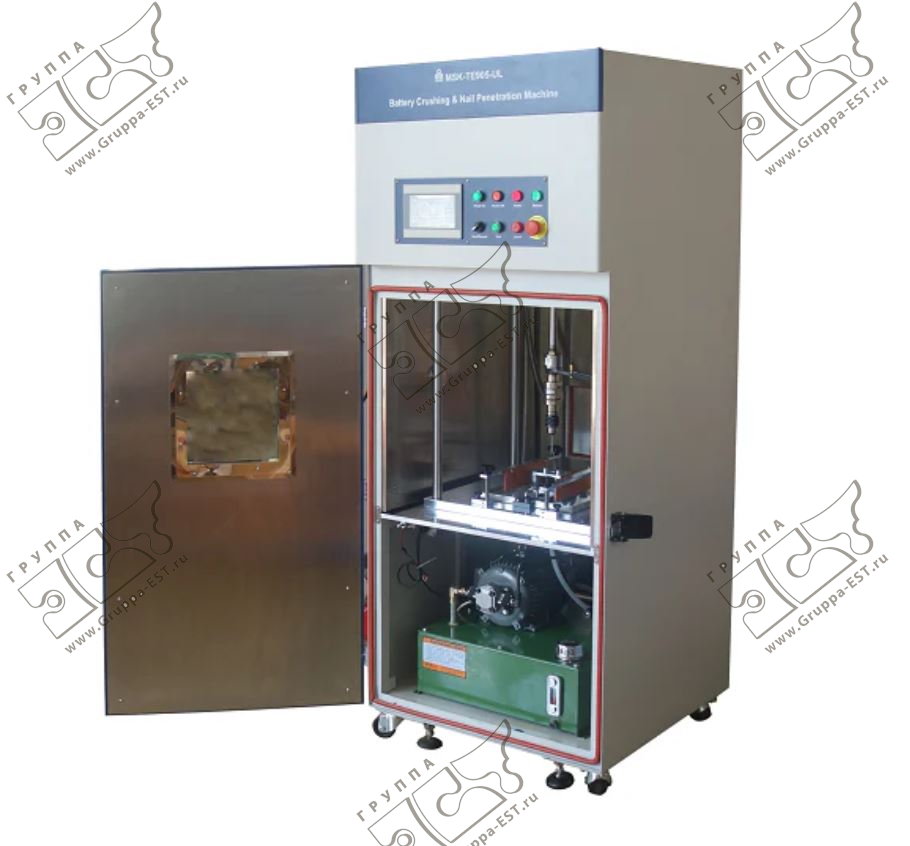

Гидравлический испытательный стенд на смятие и прокол до 12T с дистанционным управлением - MSK-TE905
Производитель:
KJ Group (MTI Corporation)
Страна:
Китай
Артикул:
MSK-TE905
- Стоимость
-
По запросу
- Под заказ
MSK-TE905 - это современная испытательная установка для проведения тестов на сжатие и прокол, оснащенная программируемой сенсорной панелью и беспроводким портативным пультом дистанционного управления для безопасной работы. Электрогидравлический насос создает усилие сжатия для элементов аккумуляторных батарей с переменной скоростью до 15 кН. Пользователь может автоматически завершить тестирование на основе заданных параметров: процент деформации батареи и падения напряжения.
| Напряжение: | 220 В, перем. ток, 3 фазы, (или под заказ - 380 В, перем. ток, 3 фазы) |
| Мощность: | 2500 Вт |

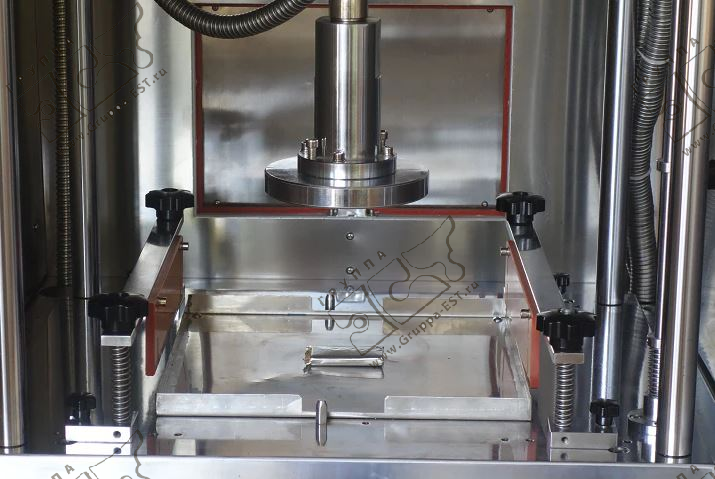

| Сдавливающее устройство: | Электрогидравлический цилиндр, с поршнем диаметром 32 мм |
| Усилие: | 1000 Н ~ 13 кН, с точностью ±1% |
| Прессующая плита: | Ø150 мм |
| Скорость сжатия: | 1–50 мм/с, регулируется клапаном гидронасоса |
| Диапазон программируемой высоты аккумулятора: | 0–999 мм |
| Макс. физическая высота аккумулятора: | 340 мм |
| Диапазон падения напряжения аккумулятора: | От 0 до 10 В (программируемый) |
| Диапазон деформации аккумулятора: | 0–99% |
| Прокалывающее устройство: | Приводится в действие электрогидравлическим цилиндром. |
| Сила проникновения: | Регулируемая |
| Скорость проникновения: | 1–150 мм/с, регулируемая (возможна по запросу версия с более высокой скоростью, например, 200 мм/с) |
| Время задержки: | регулируемое |

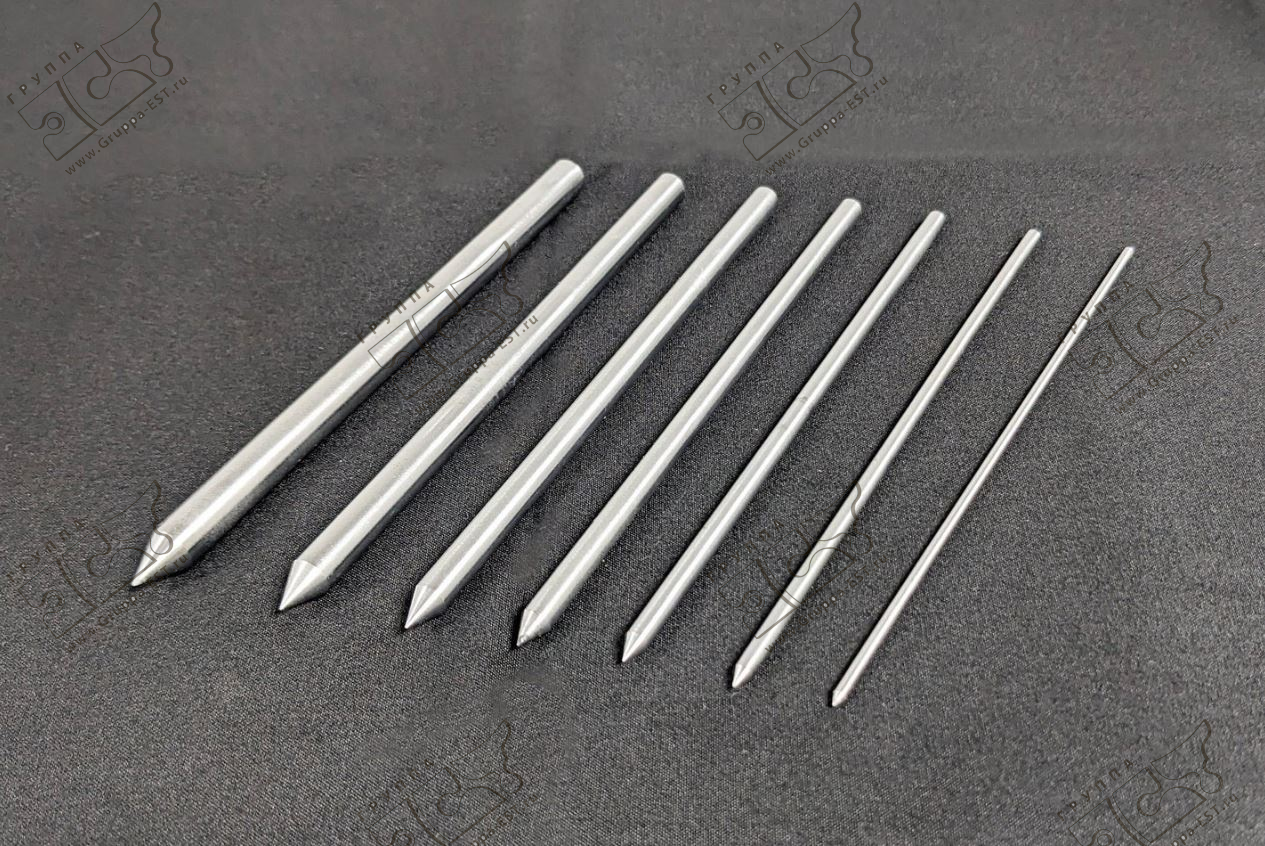

| Иглы (HSS): | В комплект поставки включены четыре иглы диаметром 3 мм, 4 мм, 6 мм и 8 мм из жаропрочной стали. Опционально доступны дополнительные стальные иглы диаметром 2 мм, 3 мм, 4 мм, 5 мм, 6 мм, 7 мм и 8 мм. |
| Длина иглы: | 130 мм |
| Конструкция камеры: | Двухслойная стальная камера для взрывобезопасности |
| Размеры внутренней камеры (ШхГхВ): | 750мм x 700мм x 700мм |
| Внутренняя камера: | Изготовлена из холоднокатаной стали SS304, толщиной 1.5 мм, с пределом прочности на разрыв > 500 МПа |
| Внешний корпус: | изготовлен из отожженной стали A3, толщиной 1.5 мм, с пределом прочности на разрыв > 400 МПа |

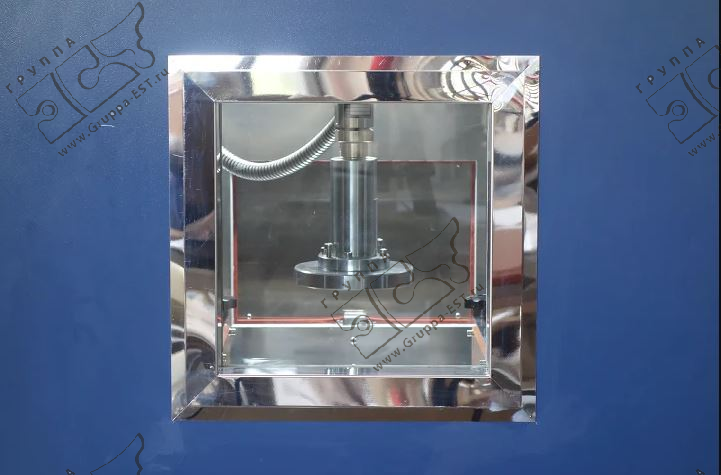

| Взрывозащитное окно: | 280мм x 280мм, двухслойное взрывозащищенное стекло толщиной 5 мм с двухсторонней противовзрывной пленкой предотвращает разлет осколков в случае взрыва |

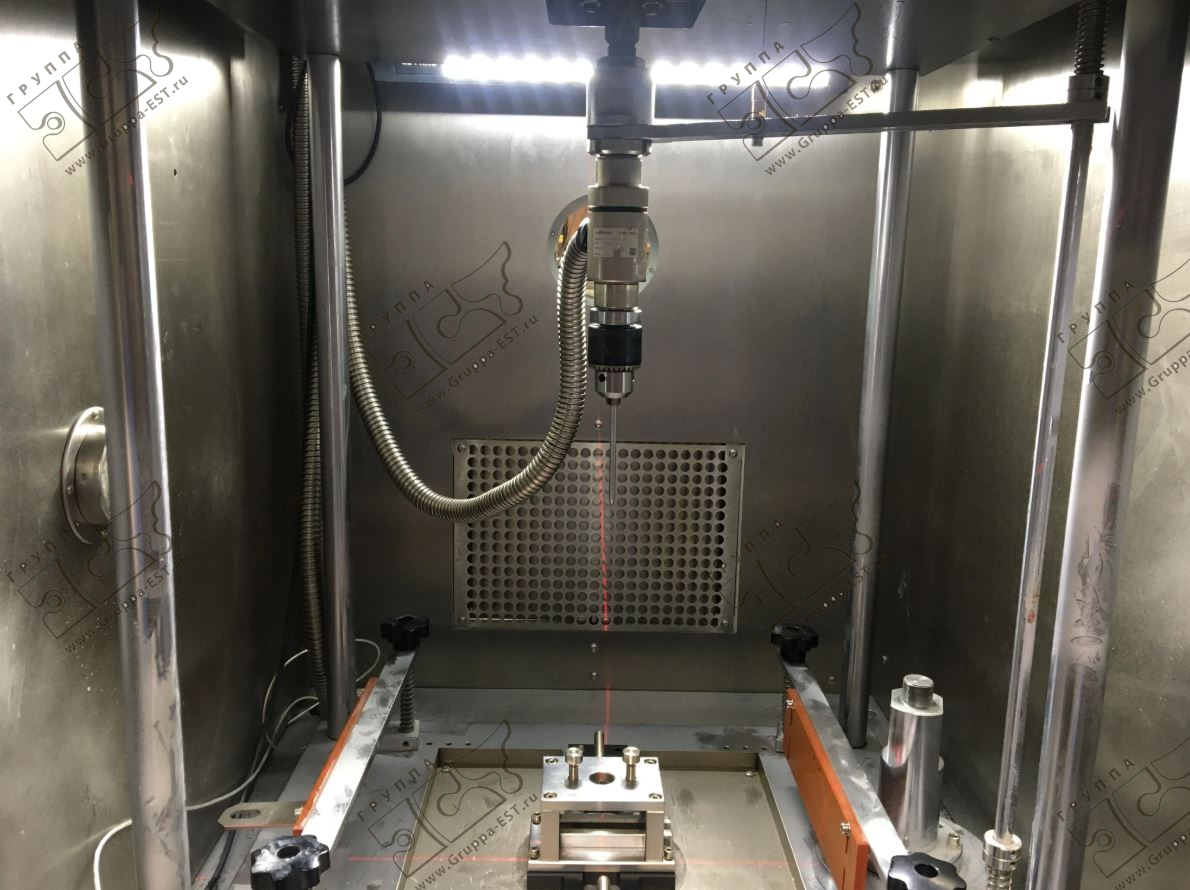

| Визуализация процесса: | Лазерный прицел для визуализации центра сжатия |
| Макс. размер рабочей зоны: | 310мм x 310мм x 340мм |
| Макс. грузоподъемность: | 60 кг |
| Освещение: | Освещение расположено сверху |
| Мобильность: | Четыре колеса установлены снизу для обеспечения подвижности системы |
| Блок управления: | 6" цветная сенсорная панель управления для настройки и отображения параметров, таких как сила сжатия, время выдержки, время, деформация сжатия и изменение напряжения |
| Точность датчика деформации: | ±0.1 мм |
| Точность датчика напряжения: | ±1.0 мВ |

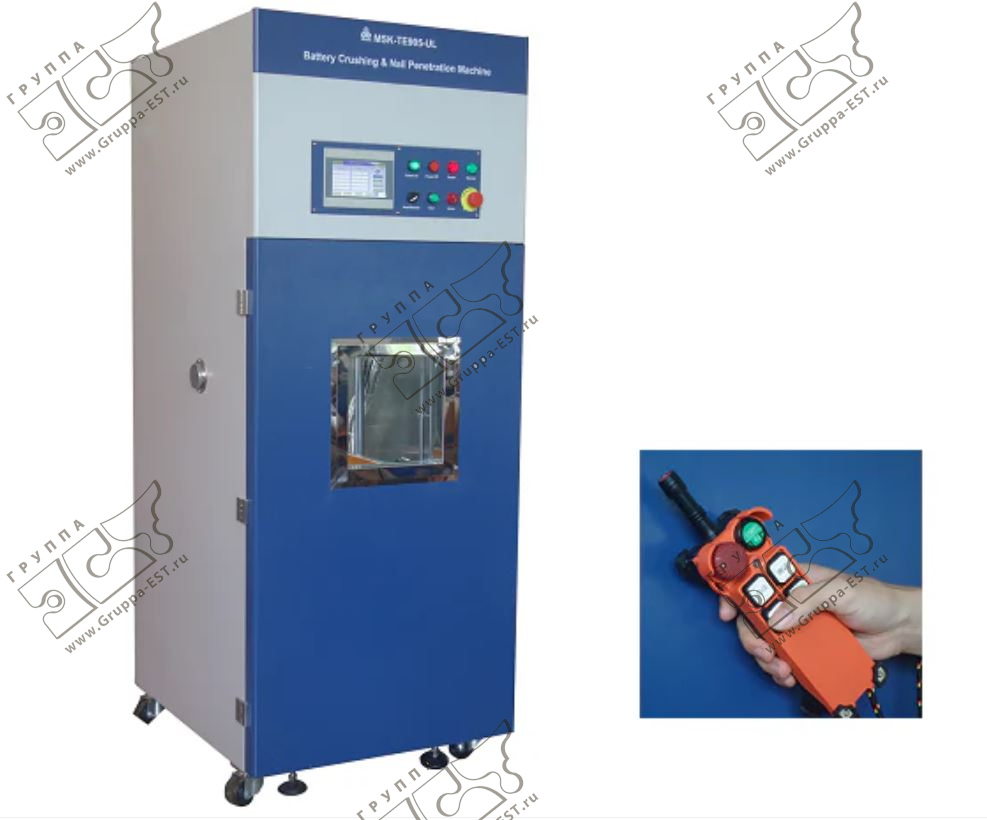

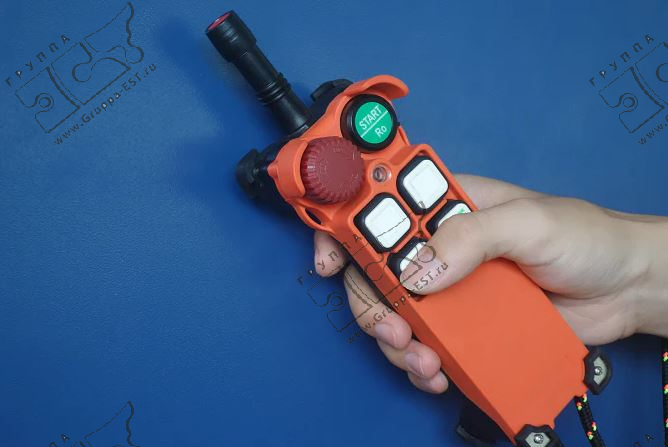

| Пульт дистанционного управления: | После настройки параметров на сенсорном экране беспроводной пульт дистанционного управления будет управлять машиной на расстоянии до 10 метров, обеспечивая максимальную безопасность эксплуатации |

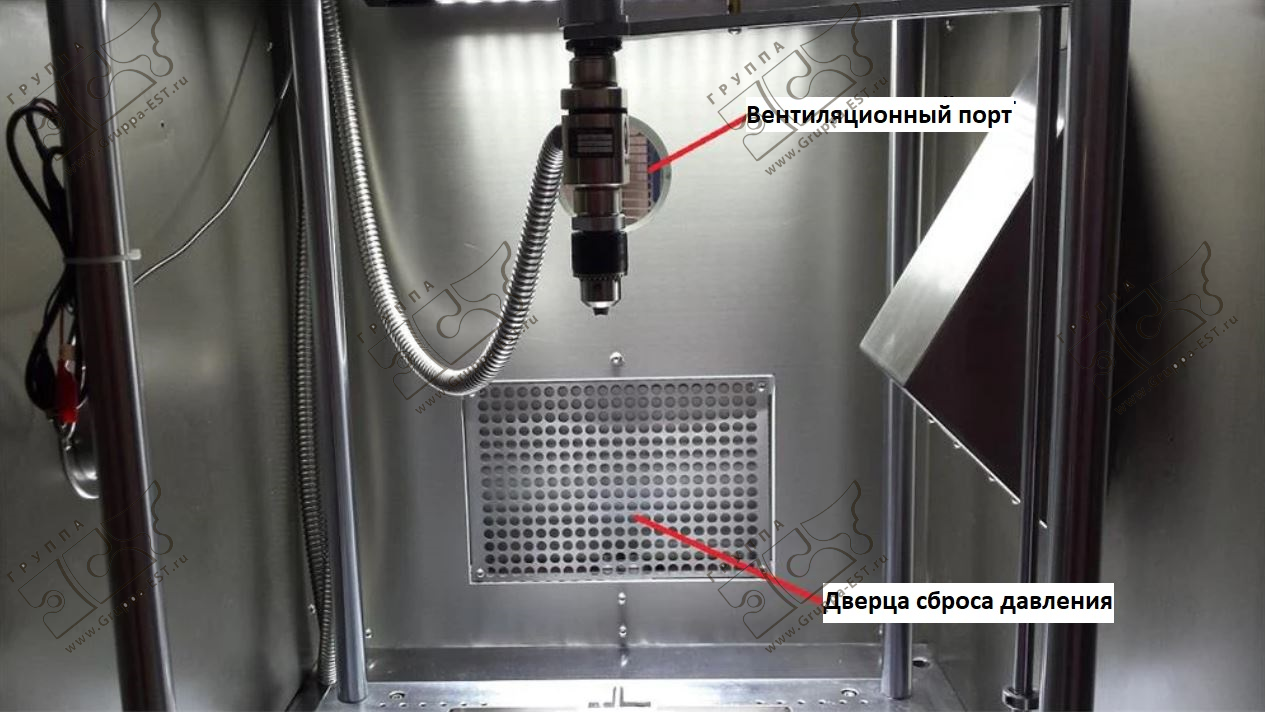

| Вентиляция: | Две дверцы сброса давления встроены в заднюю часть машины. Дверь открывается в случае взрыва аккумулятора, чтобы выпустить давление и дым. Вентиляционное отверстие диаметром 100 мм с металлическим вентилятором в задней части камеры для подключения к вытяжной системе на объекте заказчика (соединительная трубка и вытяжная система не входят в комплект) и обеспечивает отвод газа из камеры. |
| Внимание: | Обязательно во время тестирования аккумулятора не выключайте вентилятор и вытяжную систему, чтобы предотвратить повышение давления в камере в случае взрыва аккумулятора. Рекомендуется использовать центробежный вытяжной вентилятор с гибким алюминиевым воздуховодом. |
