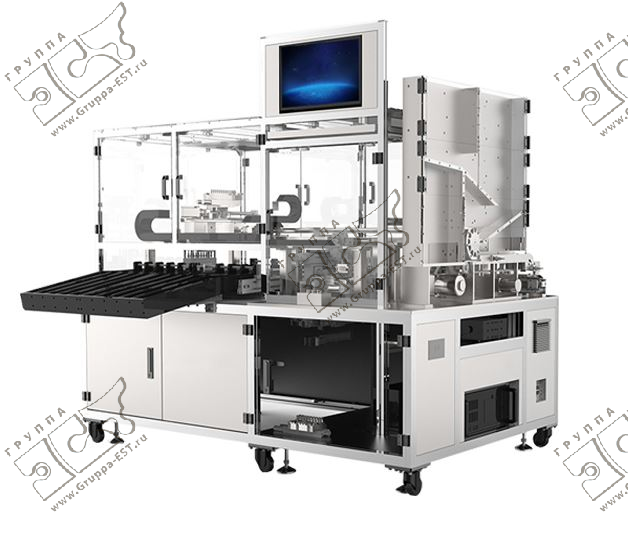

Автоматическая система сортировки цилиндрических ячеек (20 каналов) – WA-AS-20S

WA-AS-20S — это высокопроизводительная автоматическая установка для сортировки (селекции) цилиндрических аккумуляторных ячеек разного форм-фактора по напряжению и сопротивлению макс. на 20 групп (18 групп на соответствие и 2 группы на несоответствие).

Благодаря модульной конструкции (электрическому управлению), сервомоторному управлению (приводу) и стандартным компонентам управления (электрической схеме), данная система для цилиндрических батарей может проводить сортировочные испытания на основе проверки напряжения и внутреннего сопротивления перед сборкой литий-ионных батарейных блоков.

Данное оборудование предназначено для литий-ионных батарей и имеет 18 каналов для сортировки батарей, соответствующих установленным критериям (OK) и 2 канала для батарей несоответствующих им (NG), что значительно повышает эффективность сортировки и обеспечивает стандартизацию процесса сортировки.

Во время работы загрузка и хранение батарей осуществляется вручную, что обеспечивает автоматизацию сортировки. Кроме того, благодаря опциональной системе сканирования штрих-кодов и расширенным функциям записи, запроса и загрузки тестовых данных, данная система обеспечивает контроль процесса сортировки батарей.

Особенности:

• Высокая точность и стабильность: Автоматическая сортировочная система базируется на тестере батарей HIOKI 3561 для измерения напряжения и внутреннего сопротивления по четырехпроводной системе, что обеспечивает высокую точность и стабильность.
• Высокая точность управления и надежность: Исполнительный механизм сортировочной системы использует сервопривод, что обеспечивает точность и стабильность; электронная часть управления устройства выполнена в модульном исполнении, что обеспечивает высокий уровень интеграции, универсальность и надежность.
• Высокая производительность: Система тестирования аккумуляторных ячеек объединяет процессы загрузки батарейных элементов, измерения напряжения, измерения внутреннего сопротивления, распределения и приема ячеек. Во время работы можно одновременно тестировать различные аккумуляторные ячейки по 5 параметрам, что значительно экономит время.
• 18 каналов для проверки элементов могут поддерживать до 18 групп напряжений и внутренних сопротивлений, что существенно повышает эффективность сортировки элементов батареи. Таким образом, данная сортировочная система может сортировать до 5000 ячеек в час.
• Сканирование штрих-кода ячеек происходит мгновенно с вероятностью успеха более 99%.
• Данные тестирования включают время тестирования, штрих-код ячейки (должен быть установлен модуль сканирования штрих-кодов ячеек), значение напряжения, значение внутреннего сопротивления, приемный желоб для ячеек, также для более лучшего управления и контроля данные могут быть загружены на сервер.
